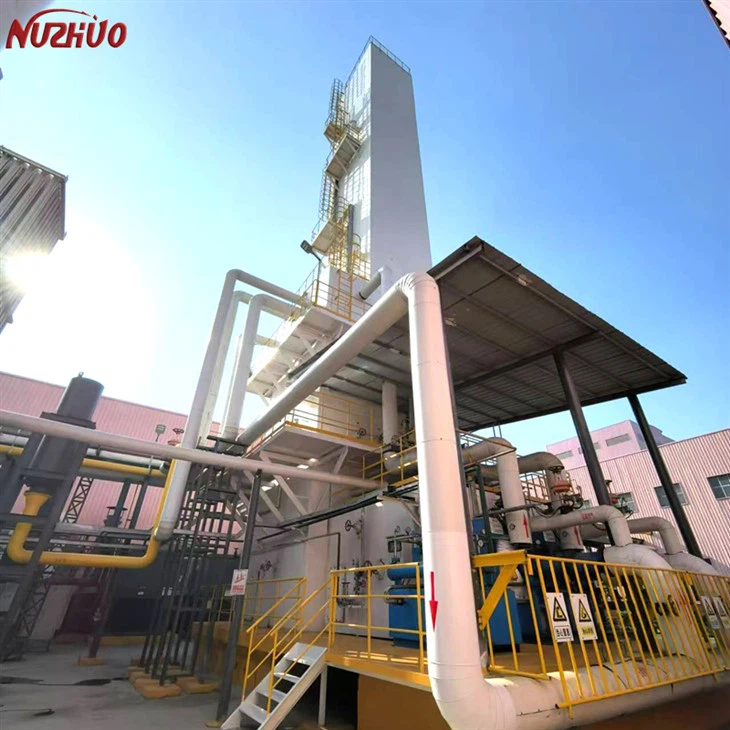

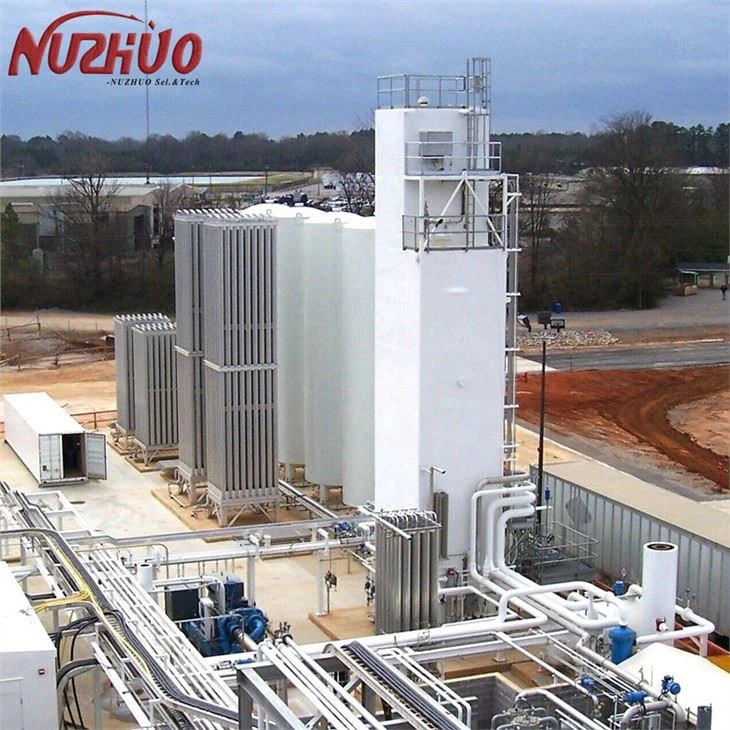

Mala tvornica tekućeg dušika mali je uređaj posebno dizajniran za prikupljanje tekućeg dušika. U usporedbi s opremom za razdvajanje plina, ima bolju sposobnost hlađenja za pretvaranje dušika u zraku u tekući dušik. Cijeli uređaj može upravljati DCS sustavom, koji ne može samo u velikoj mjeri poboljšati pogodnost rada, već i osigurati visoko automatski rad. Ovaj mali uređaj ima prednosti malog otiska i visoke učinkovitosti. Može realizirati brzo pokretanje i brzi izlaz tekućeg dušika. Štoviše, budući da je njegova proizvodna tehnologija vrlo zrela, može osigurati siguran i pouzdan rad i prikladno održavanje. Stroj možemo dizajnirati prema vašim specifičnim zahtjevima koji će vam pomoći da izgradite cijeli set automatiziranih proizvodnih linija.
Značajke
1. Mala tvornica tekućeg dušika dizajnirana je s naprednom tehnologijom, tako da može osigurati sigurnost, uštedu energije i jednostavan rad i održavanje.
2. Kupcima možemo pružiti postupak cirkulacije zraka srednjeg pritiska kako bismo uštedjeli ulaganja i potrošnju energije.
3. Uređaj prihvaća cirkulirajući kompresor zraka i postupak ekspanzije visokog i niskog tlaka kako bi uštedio potrošnju energije.
4. Uređaj prihvaća DCS tehnologiju upravljanja računalom i istovremeno kontrolira glavnu ploču i lokalnu ploču. Sustav može nadzirati cijeli proces postrojenja.
Protok procesa
1: Zračni kompresor
2: Jedinica za hlađenje zraka
3. Air sustav za pročišćavanje
4: spremnik za zrak
5: Voda separat
6: Molekularno pročišćivač sita (PLC Auto)
7: Precizni filter
8: Stupac za ispravljanje
9: Pojačao turbo-ekspander
10: analizator čistoće kisika
|
Model |
Nzdon -50/50 |
Nzdon -80/160 |
Nzdon -180/300 |
Nzdon -260/500 |
Nzdon -350/700 |
Nzdon -550/1000 |
Nzdon -750/1500 |
Nzdon {{0}}/2000/0y |
|
O 2 0 utput (nm3/h) |
50 |
80 |
180 |
260 |
350 |
550 |
750 |
1200 |
|
O2 Čistoća (%O2) |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
Veći ili jednak 99,6 |
|
N 2 0 utput (nm3/h) |
50 |
160 |
300 |
500 |
700 |
1000 |
1500 |
2000 |
|
N2 Čistoća (PPM O2) |
9.5 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
Manje od ili jednako 10 |
|
Likvidni argon oupUt (Nm3/h) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
30 |
|
Tekuća čistoća argona (Ppm o 2 + ppm n2) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
Manje od ili jednako 1,5ppmo 2 + 4 pp mn2 |
|
Tekuća čistoća argona (Ppm o 2 + ppm n2) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
0.2 |
|
Potrošnja (KWH/NM3 O2) |
Manje od ili jednako 1.3 |
Manje ili jednako 0. 85 |
Manje od ili jednako 0. 68 |
Manje od ili jednako 0. 68 |
Manje ili jednako 0. 65 |
Manje ili jednako 0. 65 |
Manje od ili jednako 0. 63 |
Manje od ili jednako 0. 55 |
|
Zauzeto područje (m3) |
145 |
150 |
160 |
180 |
250 |
420 |
450 |
800 |
FAQ
P1: Jeste li trgovačka tvrtka ili proizvođač?
O: Prvo. Mi smo proizvođač, imamo vlastitu tvornicu i inženjere. Drugo, imamo vlastite međunarodne trgovinske timove koji će vam pružiti usluge.
Treće, pružamo podršku za doživotnu tehnologiju i najbolju uslugu nakon prodaje.
P2: Koji je vaš termin plaćanja?
O: 30%t/t unaprijed i ravnoteža prije otpreme. B. 30% t/t unaprijed i neopozivi l/c na vidiku. C. Prihvati pregovore. Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
B. 30% t/t unaprijed i neopozivi l/c na vidiku. C. Prihvati pregovore.
Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
P3: Koliko je dugo vrijeme isporuke?
O: Ovisno o vrsti stroja kupite. PSA serija, plinski kompresor, vrijeme isporuke je 10-15 dani. Kriogeni ASU, vrijeme isporuke je najmanje 3 mjeseca. Kriogena tekućina, vrijeme isporuke je najmanje 5 mjeseci.
Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
P4: Koja je vaša politika osiguranja kvalitete proizvoda?
O: Nudimo jamstveno razdoblje od 1 godine, besplatna podrška za doživotnu tehnologiju. B. Prihvati pregovore. Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
B. Prihvati pregovore.
Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
P5: Nudite li OEM/ODM uslugu?
O: Da.
Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
P6: Koristi li se vaš proizvod ili novi? RTS proizvod ili prilagođeni proizvod?
O: Naš je stroj nova jedinica, a slijedite vaše specifične potrebe za dizajniranjem i izradom.
Dobrodošli da imate kontakt s našim prodavačem: 0086-18069835230, Lyan.ji@hznuzhuo.com
|
Naziv proizvoda |
Tekući dušik mala tvornica |
Čistoća kisika |
99.6%-99.8% |
|
|
Proizvodnja |
50-30000N3/h |
Čistoća dušika |
99.9% - 99.999% |
|
|
Marka |
Nuzhuo |
Model |
Nzdonar |
|
|
Glavni dio |
Sustav kompresora za zrak, sustav prije hlađenja, sustav za pročišćavanje zraka, sustav za frakciju stupaca, turbo sustav za ekspander, sustav za punjenje, instrument i električni upravljački sustav |
|||
|
Polje prijave |
Bolnička i industrijska upotreba |
|||
|
MODEL |
PROIZVOD |
PROIZVODNJA (Nm3/h) |
Čistoća |
|
NZDO |
Kisik |
50 do 3000 |
99.6% - 99.8% |
|
NZDN |
Dušik, tekući dušik |
50 do 3000 |
99.9%-99.999% |
|
Nzdon |
Kisik, dušik, tekući kisik, Tekući dušik |
50 do 3000 |
Kisik: 99,6% - 99. 8% Dušik: 99,9%-99. 999% |
|
Nzdonar |
Kisik, dušik, argon Tekući kisik, tekući dušik, tekući argon |
O2, N2: 50 do 3000 AR: 5 do 90 |
Kisik: 99,6% - 99. 8% Dušik: 99,9%-99. 999% Argon: 1.5ppm o 2+4 ppm n2 |
|
Ne |
Glavni dio |
FUNKCIJA |
||
|
1 |
Sustav kompresije zraka |
Zrak se komprimira na 0. 5-0. 7MPA zračnim kompresorom. Uvezeni centrifugalni kompresor zraka nije samo učinkovit, niska potrošnja energije, već je i stabilan i pouzdan u radu |
||
|
2 |
Sustav prije hlađenja |
Zrak je pred -hlađen na 5-10 º C u uređaju za pred -hlađenje, a voda je odvojena. Izvorni uvozni vijak za hlađenje kompresora i jedinice za klimatizaciju kombiniraju sve uvezene rashladne komponente, a opremljeni su separatorom vode, ručnim i uvezenim automatskim odvodnim cijevima za redovnu odvodnju. |
||
|
3 |
Sustav za pročišćavanje zraka |
Uklonite zaostalu vodu, ugljični dioksid i ugljikovodike u komprimiranom zraku u pročišćivaču molekularnog sita. Pročišćivač prihvaća vertikalni jednoslojni sloj, s jednostavnom i pouzdanom strukturom i niskim gubitkom otpora; Ugrađen u filter za čišćenje i regeneraciju pročišćivača istovremeno; Električni grijač visoke učinkovitosti osigurava potpunu regeneraciju molekularnog sita |
||
|
4 |
Frakcionirajući sustav stupaca (hladna kutija) |
Grijanje, hlađenje, nakupljanje tekućine i pročišćavanje frakcionatora mogu se dovršiti na jedan način, što je jednostavno, brzo i prikladno za rad. Koriste se aluminijska ploča za izmjenjivač topline i aluminij konvekcijski toranj. Cijeli cjevovod za opremu za frakcionirajuće toranj je zavaren argonski luk. Tower tijelo i glavni cjevovod u hladnoj kutiji izrađeni su od aluminijske legure visoke čvrstoće ili nehrđajućeg čelika kako bi se povećala čvrstoća i smanjila oštećenja tornja. Podrška opremi, nosač cijevi i ventila u hladnoj kutiji mora biti izrađen od nehrđajućeg čelika ili aluminijske legure. Hladna kutija izolirana je bisernim pijeskom i šljakom vunom kako bi se smanjio gubitak hladnog kapaciteta. Struktura hladne kutije osigurava ukupnu čvrstoću, seizmičke i vjetrove potrebe i nosivost hladne kutije. Kad se hladna kutija radi, opremljen je nepropusnom zaštitom i sigurnosnim uređajima. Glavna oprema u hladnoj kutiji opremljena je statičkim uzemljenjem. Svi spojevi između hladnog ventila i cijevi u hladnoj kutiji zavareni su kako bi se izbjegla prirubnica. |
||
|
5 |
Turbo sustav za proširenje |
Zrak se širi i hladi u ekspanderu turbine i osigurava kapacitet hlađenja koji zahtijeva oprema. Expander turbine prihvaća plinski ležaj, koji je jednostavan i pouzdan, jednostavan za upravljanje i visok u učinkovitosti. Kutija Expander Cold postavljena je odvojeno za jednostavno održavanje. |
||
|
6 |
Sustav razmjene topline |
Zrak se izmjenjuje toplinom s vraćenim kisikom, dušikom i prljavim dušikom u izmjenjivaču topline frakcionirajućeg tornja i ohlađen na temperaturu blizu temperature ukapljenja. Vraćeni kisik, dušik i prljavi dušik više se puta izmjenjuju na temperaturu okoline; |
||
|
6 |
Sustav za punjenje |
Proizvodnja jednog plina: Proces unutarnjeg kompresije (kriogena tekućina pumpa, isparivač visokog tlaka, punjenje razdjelnika). Proizvodnja više plina: Proces vanjskog kompresije (kisik, dušik i argonski superchargers, punjenje razdjelnika). |
||
|
7 |
Sustav instrumenta i električnog upravljanja |
SIEMENS Uvezeni brend, potpuno automatski proizvodni sustav, digitalni upravljački sustav |
||
|
8 |
Drugi |
Izgled opreme Crtež (prema dizajnu građevinarstva), crteži dizajna cijevi, crteži elektrotehnika s instrumentima itd. |
||
