Što je kriogena obrada
Glavni zračni kompresor (Mac)
Mac komprimira atmosferski zrak, uglavnom na 60-90 psig i isporučuje ga u sustav. Ove kompresore obično pokreću električni motori. Interstage hladnjaci su osigurani za uklanjanje topline kompresije između svake faze kompresora, od kojih obično postoje 2-3.
Prednji kraj Očistite
Moderni ASU -ovi koriste jedinicu za pripremu (PPU), koja uklanja vlagu, CO2 i većinu ugljikovodika iz zraka. Vlaga i CO2 moraju se ukloniti kako bi se spriječilo da se kasniji u procesu spriječi formiranje leda i suhog leda. PPU se obično sastoji od hladnjaka da ohladi zrak na 40-55 f, kondenzatni separator za uklanjanje slobodne vode i 2 posude napunjenih sivom sita i molskog sita, koji adsorbira onečišćenja dok dopušta prolazak zraka. Jedan krevet je uvijek na liniji do procesa, dok se drugi krevet regenerira s grijanim otpadnim dušikom za uklanjanje akumuliranih onečišćenja. Kreveti automatski mijenjaju svaki 5-8 sati. Zrak iz PPU -a vrlo je blizu vlage i CO2 bez CO2.
Neki stariji ASU -ovi koriste obrnuto izmjenjivače topline kako bi postigli čišćenje prednjeg kraja. Ovi sustavi sadrže posebne kriogene izmjenjivače topline koji zamrzavaju vlagu i CO2, omogućujući čisti zrak da teče u proces destilacije. Prolazi u izmjenjivaču topline prebacuju se svake 3-10 minute nizom leptira i ventila. Jedan prolaz uklanja onečišćenja, dok drugi regeneriraju odlazni otpadni plinovi.
Iako je vlaga i uklanjanje CO2 preokretom izmjenjivača topline ekonomični i u kapitalnim troškovima i operativnim troškovima.
Hladna kutija

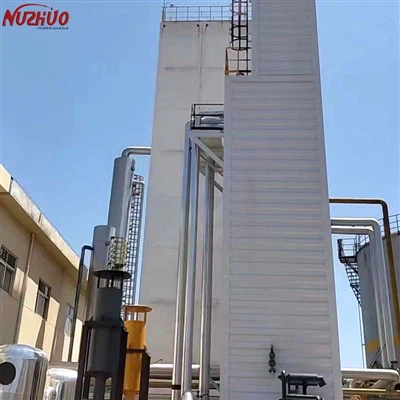

Hladni okvir sadrži kriogene izmjenjivače topline, stupove za destilaciju i pripadajuće ventile i cjevovode. Budući da su dijelovi ovog sustava vrlo hladni, sve su komponente montirane u hladnu kutiju, a zatim zatvorene u izolaciju. Hladne kutije mogu biti pravokutne ili cilindrične i obično su visoke, neke preko 200 ′, ovisno o kapacitetu i vrsti argonskog sustava.
Moderne hladne kutije napunjene su perlitom izolacijom, koja je lagana i lako instalirati i ukloniti, kad je to potrebno. Starije hladne kutije mogu biti čvrsto prepune kriogene rockwool, koja je ručno pakirana na 14 kilograma po kubičnom stopalu. Izuzetno je potrebno instalirati i ukloniti.
Ekspander
Sve ASUS, osim nekih vrlo malih jedinica, imaju ekspandere. Expanders osigurava potrebno hlađenje za proizvodnju tekućina u sustavu stupaca destilacije. Zrak, dušik ili otpadni dušik dovodi se u ekspander, što uzrokuje da se kotač okrene i prebaci energiju u kompresor, generator ili naftnu kočnicu. Ovaj prijenos energije uzrokuje hlađenje plina. Kako se postupak nastavlja, temperatura izlaza ekspandera na kraju doseže dizajnersku temperaturu dok hladi sustav stupaca.
Likvidni argonski sustav
Postoje 2 uobičajene vrste tekućih argonskih sustava. Mnoge biljke uopće ne pružaju opremu za razdvajanje argona. U tim slučajevima većina Argona jednostavno izlazi iz ASU -a otpadnim plinom. Prva vrsta koristi stupac sirovog argona koji koncentrira argon na 2-3% o2 sadržaja iz feeda iz stupca niskog tlaka od 88-92% o2. Ovaj sirovi argon se zagrijava i miješa s vodikom prije ulaska u katalitički reaktor, gdje se H2 i O2 kombiniraju kako bi napravili vodu. Ovaj vlažni argon se zatim osuši i ponovno ohladi na kriogene temperature nakon čega se H2 i N2 uklanjaju u stupcu za separator i destilaciju.
Kriogeni argonski sustavi ovise isključivo o destilaciji za pročišćavanje. Budući da je potreban veliki broj ladica ili pakiranja za odvajanje argona od kisika, ovi stupovi mogu biti visoki više od 200 stopa. Mnoge nove biljke koriste kriogene argonske sustave kako bi izbjegli upotrebu argonskog kompresora i vodika u tom procesu. Nedostatak je dugo vrijeme oporavka za postizanje čistoće nakon pokretanja ili uznemirenosti zbog procesa, mnogo puta tijekom 48 sati.
Prednosti kriogene obrade
Prednosti kriogene obrade na svojstva materijala su brojne i značajne. Djelomični popis uključuje:
Industrije koje koriste kriogenu obradu zbog ekonomija ili naknada za izvedbu koje nude za uključivanje:
Zabrinutosti za proizvodnju koji koriste alate za rezanje
Proizvođači metalnih optičkih komponenti
Proizvođači alata za rezanje i zavarivanje za industrijske i potrošačke proizvode
Industrija za kretanje i rudarstvo
Proizvođači injekcijskih oblikovanih proizvoda
Performance i natjecateljske automobilske komponente
Proizvođači audio opreme visoke vjernosti
Proizvođači poljoprivrednih i evidencija
Zrakoplovstvo i vojska
